Vous ne savez pas ce qu'est un écran tactile? Vous saurez après avoir lu ceci

À l’ère du progrès technologique rapide,écrans tactilessont devenus un élément central de divers appareils électroniques, largement utilisés dans les smartphones, les tablettes, les écrans automobiles et les équipements industriels.

L'émergence d'écran tactiles

Les écrans tactiles existent en réalité depuis plus longtemps que nous ne l’imaginons.

Le concept de technologie d'écran tactile a été proposé pour la première fois dans les années 40, et le premier véritable écran tactile a été créé en 1965 par Eric Arthur Johnson, ingénieur à la Royal Radar Company au Royaume-Uni. Johnson a initialement décrit son invention, que nous appelons maintenant un écran tactile capacitif, dans un article publié dans Electronics Letters.

Fonction

Pour plus de commodité opérationnelle, les écrans tactiles ont remplacé les souris et les claviers. Les écrans tactiles sont des appareils intelligents qui peuvent afficher des informations, communiquer avec des contrôleurs logiques programmables (PLC) et avoir des capacités de mémoire et programmables. Ils peuvent afficher l'état de fonctionnement du PLC, la vitesse de la ligne de production, etc.

Principe

Autrement dit, résistifécrans tactilesUtilisez la détection de pression pour contrôler la conductivité de l'écran. Sa structure est essentiellement un film sur le dessus du verre. Les surfaces adjacentes du film et du verre sont recouvertes d'iTO (oxydes d'étain indium), un revêtement d'oxyde d'étain nano-indium (ITO). ITO a une excellente conductivité et transparence. Lorsqu'un doigt touche l'écran, la couche ITO sur le film inférieur entre en contact avec la couche ITO sur le verre supérieur. Ensuite, le capteur transmet un signal correspondant, qui est envoyé au processeur via un circuit de conversion. Ce signal est ensuite converti en valeurs x et y à l'écran, en terminant le clic et en les affichant à l'écran.

Pour fonctionner, vous devez d'abord toucher l'écran tactile monté à l'avant de l'écran avec votre doigt ou un autre objet. Le système localise et sélectionne ensuite des informations en fonction de l'icône ou de l'emplacement du menu touché par votre doigt.

Principaux types d'écrans tactiles

Sur la base de leur principe de fonctionnement et du support utilisé pour transmettre des informations, les écrans tactiles sont classés comme: résistif, infrarouge,

 onde acoustique de surface et capacitive.

Écrans tactiles résistifs: l'écran se compose d'un film multi-composite qui correspond à la surface d'affichage. Il a une couche de base en verre ou en plexiglas et une couche conductrice transparente à la surface. La couche supérieure est recouverte d'une couche plastique durcie, lisse et résistante aux rayures. La surface intérieure est également recouverte d'une couche conductrice transparente. De nombreux espaceurs transparents minuscules (moins d'un millième de pouce) séparent les deux couches conductrices pour l'isolation. La clé des écrans tactiles résistive réside dans la technologie des matériaux.

Types et applications d'écran tactile résistive

Les écrans tactiles résistifs fonctionnent dans un environnement complètement isolé, à l'abri de la poussière et de l'humidité. Ils peuvent être touchés avec n'importe quel objet et peuvent être utilisés pour l'écriture et le dessin. Ils conviennent particulièrement au contrôle industriel et à l'utilisation des bureaux avec du personnel limité.

Types:

Les écrans tactiles résistifs sont classés comme des écrans tactiles résistifs multi-lignes à quatre, cinq ou six fils, selon le nombre de broches.

Écrans tactiles d'onde acoustique de surface:

L'écran tactile d'un écran tactile à ondes acoustiques de surface peut être une plaque de verre plate, sphérique ou cylindrique montée sur l'avant d'un écran CRT, LED, LCD ou autre. Cette plaque de verre est simplement du verre trempé ; contrairement aux autres technologies d’écran tactile, il ne dispose d’aucun film ni superposition. L'écran en verre comporte des transducteurs de transmission d'ultrasons verticaux et horizontaux dans les coins supérieur gauche et inférieur droit, respectivement, tandis que deux transducteurs de réception d'ultrasons correspondants sont situés dans le coin supérieur droit.

Les quatre bords de l'écran en verre sont gravés avec des rayures réfléchissantes précisément espacées à des angles de 45 degrés, augmentant en densité.

Comment cela fonctionne: le transducteur d'émission convertit le signal électrique envoyé par le contrôleur via le câble à écran tactile en énergie acoustique, qui est ensuite transmis à la surface gauche. Les rayures réfléchissantes de précision sur le bas du verre reflètent l'énergie acoustique vers le haut, la reflétant uniformément. L'énergie acoustique se déplace ensuite à travers la surface de l'écran, où elle est concentrée sur une ligne vers la droite par les rayures réfléchissantes ci-dessus, se propageant aux transducteurs de réception sur l'axe x. Les transducteurs de réception convertissent l'énergie d'onde acoustique de surface retournée en un signal électrique.

Avantages:

1. Les écrans tactiles à ondes acoustiques de surface résistent aux vibrations, ce qui les rend adaptés aux espaces publics.

2. La technologie des ondes acoustiques de surface offre une deuxième caractéristique: vitesse de réponse rapide, la plus rapide de tous les écrans tactiles et une sensation en douceur. 3. La troisième caractéristique de la technologie des ondes acoustiques de surface (SAW) est sa performance stable. Parce que le principe de la technologie SAW est stable, le contrôleur de l'écran tactile SAW calcule la position tactile en mesurant la position du moment d'atténuation sur l'axe du temps. Par conséquent, les écrans tactiles SAW sont extrêmement stables et offrent une précision très élevée.

4. La quatrième caractéristique des écrans tactiles SAW est que la carte contrôleur peut faire la distinction entre la poussière et les gouttelettes d'eau, un doigt et la quantité de contact.

5. La cinquième caractéristique des écrans tactiles SAW est leur réponse sur l'axe Z du troisième axe, également connue sous le nom de réponse sur l'axe de pression. En effet, plus la force avec laquelle l'utilisateur touche l'écran est grande, plus l'encoche d'atténuation dans la forme d'onde du signal reçu est large et profonde.

Inconvénients: Un inconvénient des écrans tactiles de scie est que les gouttelettes de poussière et d'eau sur la surface de l'écran tactile bloquent la transmission des vagues de scie. Bien qu'une carte de contrôleur intelligente puisse détecter cela, l'accumulation de poussière à un certain niveau atténue considérablement le signal, ce qui fait que l'écran tactile de la scie devient lent voire inopérant. Par conséquent, les écrans tactiles SAW offrent des modèles résistants à la poussière. D'un autre côté, il est recommandé de se rappeler de nettoyer régulièrement l'écran tactile régulièrement.

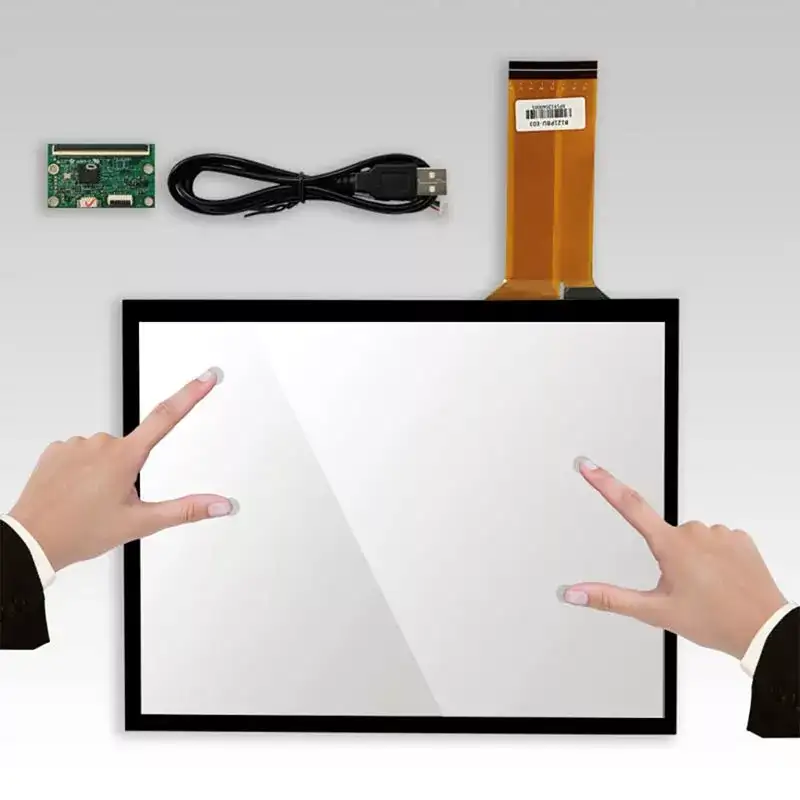

Écrans tactiles capacitifs

Les écrans tactiles capacitifs sont principalement construits en enrobant un écran en verre avec un film transparent, puis en couvrant la couche conductrice avec un verre de protection. Cette conception à double verre protège complètement la couche conductrice et le capteur. De plus, des électrodes étroites sont plaquées sur les quatre côtés de l'écran tactile, créant un champ électrique AC basse tension dans la couche conductrice. Lorsqu'un utilisateur touche l'écran, un condensateur de couplage se forme entre le champ électrique de l'utilisateur, le doigt et la couche conductrice. Le courant généré par les électrodes s'écoule au point de contact, avec l'amplitude du courant proportionnel à la distance entre le doigt et les électrodes. Un contrôleur derrière l'écran tactile calcule l'ampleur et le rapport du courant pour déterminer avec précision l'emplacement du point de contact.

Infrarougeécrans tactilessont peu coûteux, faciles à installer et très sensibles aux touches légères et rapides. Cependant, comme les écrans tactiles infrarouges reposent sur la lumière infrarouge pour la détection, les changements dans l'éclairage externe, tels que la lumière du soleil et les projecteurs intérieurs, peuvent affecter leur précision. De plus, les écrans tactiles infrarouges ne sont pas étanches ou sensibles à la saleté. Tout petit objet étranger peut provoquer des erreurs et affecter leurs performances, ce qui les rend inadaptés à un usage extérieur ou public. Qu'il s'agisse de services de masse ou de services personnalisés, les fabricants d'écran tactile innovent et optimisent continuellement leurs processus et services pour répondre à divers besoins à l'intérieur et à l'extérieur de l'industrie, offrant aux clients une expérience de produit à écran tactile de première classe. Comprendre ces arguments de vente uniques vous aidera à mieux saisir les connaissances de base de l'industrie tactile.
