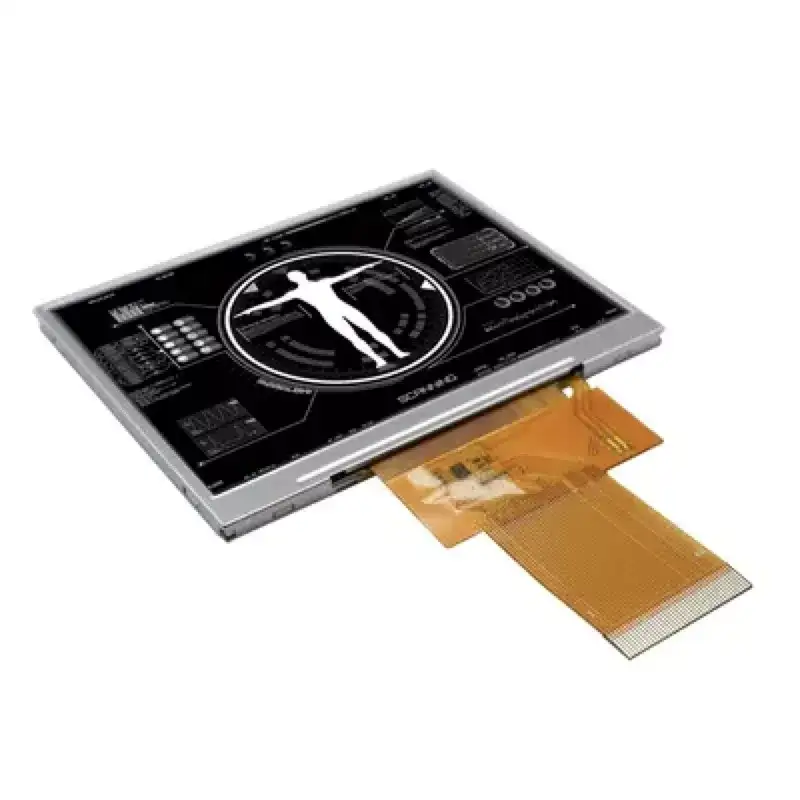

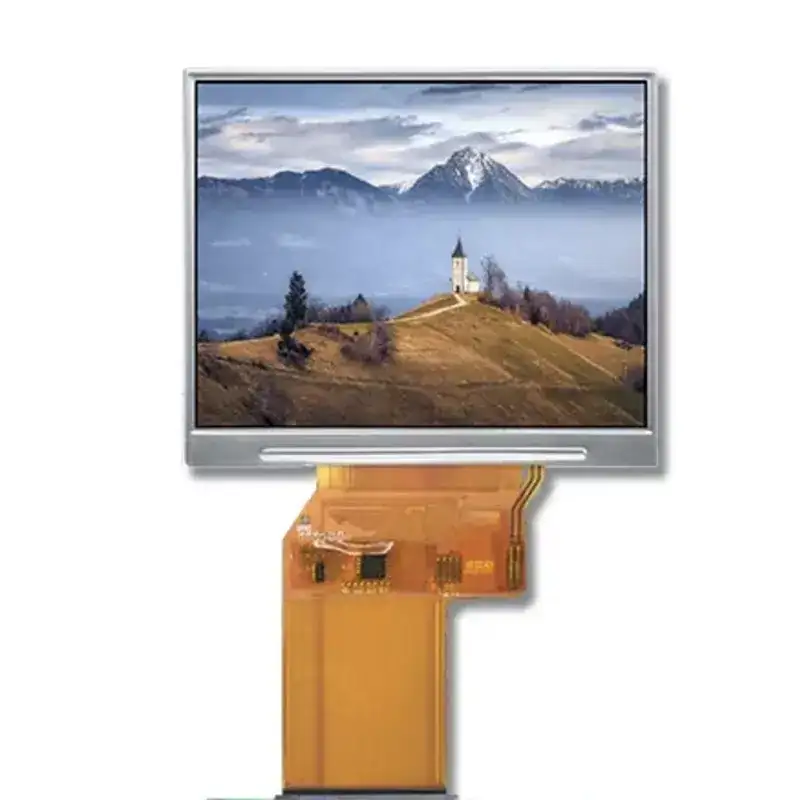

3,5 '' 640x480 Module IPS TFT vertical

Quels sont les avantages du module Victronix 3,5 '' 640x480 IPS TFT dans la situation concurrentielle des fabricants de modules TFT? Au début, il offre une luminosité typique élevée de 400 cd / m², un rapport de contraste typique de 800: 1 et des angles de vision à 80 degrés dans toutes les directions (3, 6, 9 et 12 heures), garantissant une excellente lisibilité à diverses positions. Deuxièmement, il dispose d'un rétro-éclairage LED uniforme (80% d'uniformité typique) avec une durée de vie nominale de 20 000 à 50 000 heures (à 50% de luminosité initiale à 25 ° C, 20 mA), garantissant qu'il peut être utilisé pour la clarté et les heures d'utilisation dans différentes situations d'éclairage. En outre, il est conforme aux normes clés de l'IEC / GB pour la fiabilité, notamment le fonctionnement / stockage / stockage à haute température, l'humidité, les chocs thermiques, les vibrations, les chocs mécaniques et la protection ESD (± 8 kV d'air, contact ± 4kV) pour fonctionner de manière transparente sur une plage de température étendue (-20 ° C à + 70 ° C). De plus, il intègre un panneau TFT-LCD, un IC de pilote (NV3052C), un FPC et une unité de rétro-éclairage LED blanche (6 LED) dans une empreinte compacte mesurant seulement 76,74 mm (W) × 63,74 mm (H) × 3,2 mm (D) (hors FPC / Solder). La zone d'affichage active est de 70,08 mm × 52,56 mm.

Ce module TFT Victronix de 3,5 pouces est largement utilisé dans les panneaux HMI industriels, les dispositifs médicaux portables, les équipements de test et de mesure, les systèmes intégrés, les bornes portables et toute application nécessitant un affichage fiable et de haute qualité dans un facteur de forme compact.

Spécifications générales

VXT350MSGV-01 3,5 '' 640x480 Le module TFT IPS vertical est un module TFT-LCD. Il est composé d'un panneau TFT-LCD, du conducteur IC, d'un FPC, d'une unité de lumière arrière. La zone d'affichage de 3,45 ¢ ¢ contient 640x (RVB) x480 pixels et peut afficher jusqu'à 16,7 m de couleurs. Ce produit s'accorde avec ROHS Environmental Criterion.

Remarque 1: L'ensemble des couleurs est légèrement modifié par la température et la tension de conduite.

Remarque 2: sans FPC et soudure.

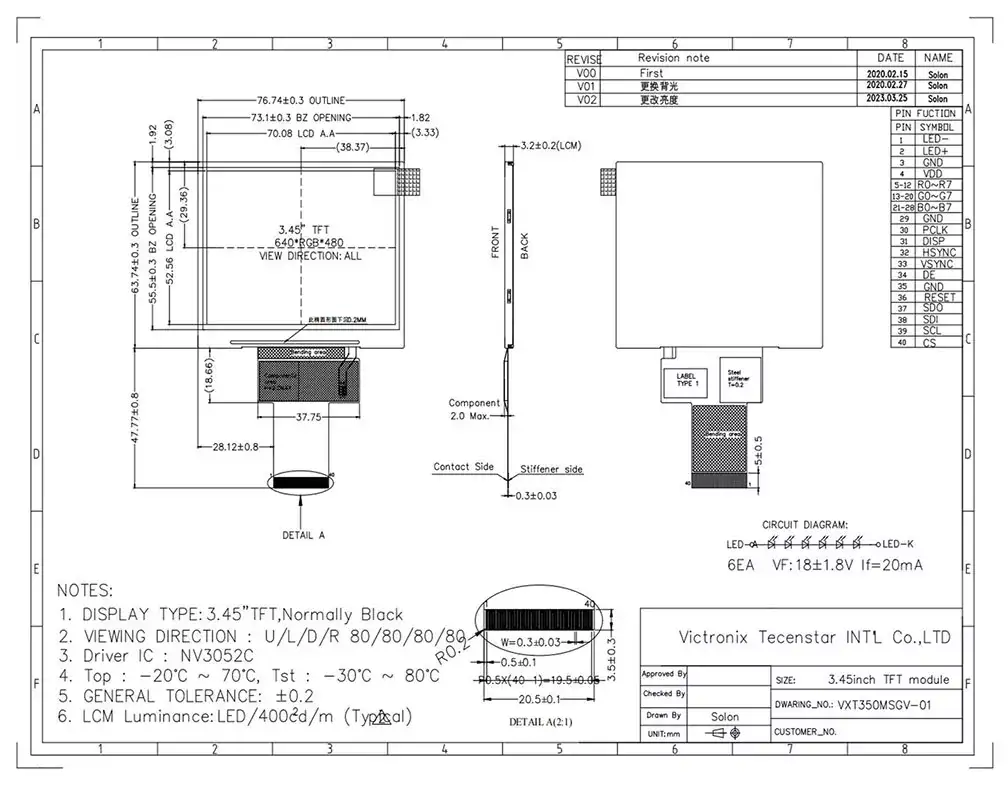

Dessin au trait
