Module TFT de 3,2 pouces 240x400

Ce qui suit est l'introduction d'un module TFT 240x400 de 3,2 pouces de haute qualité, dans l'espoir de vous aider à mieux le comprendre. VXT320PZS-01 est l'un des modules TFT standard avec RTP du fabricant de LCD TFT chinois Victronix.

Modèle:VXT320PZS-01

envoyer une demande Téléchargement PDF

Description du produit

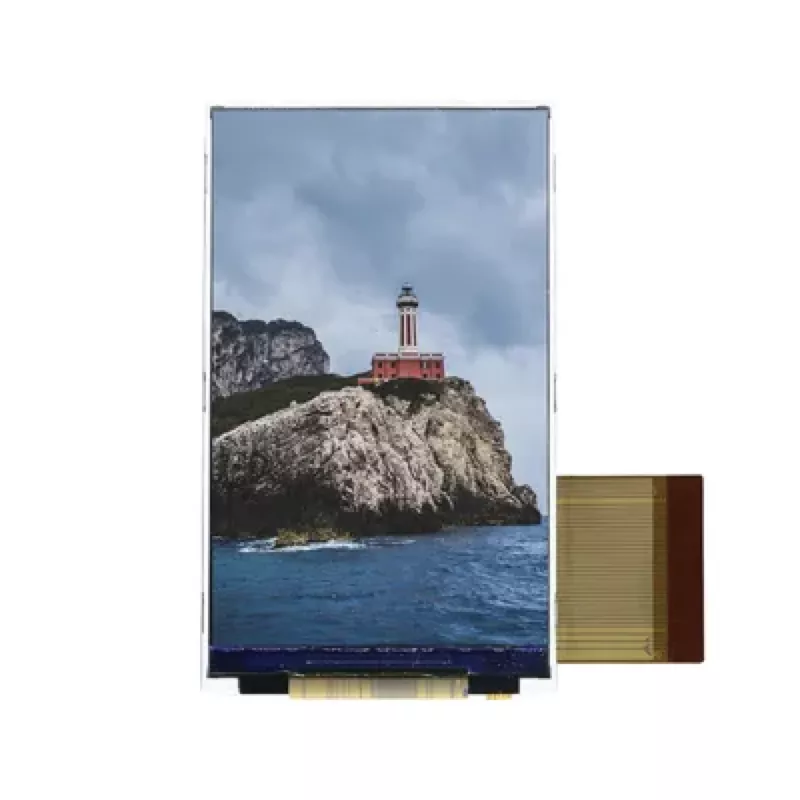

Le VXT320PZS-01 est un module d'affichage LCD TFT de 3,2 pouces, 240x400, il peut correspondre à un panneau tactile résistif (RTP) ou un panneau tactile capacitif. Il présente une résolution de 240x320 points et une luminosité de 400 CD / NIT (valeur typique), avec un rapport de contraste de 600: 1 (valeur typique). Équipé d'un IC de pilote ST7793 intégré, il prend en charge les interfaces RVB / MCU 18 bits.

Si vous intégrez ce TFT de 3,2 pouces avec le capteur de température I2C, le support de carte TF, le circuit de conversion de niveau, ce sera une carte d'extension et le développement secondaire est facile.

Avec le module GPRS, vous pouvez concevoir votre téléphone AR; Duino.

Avec le module NFC Reader, vous pouvez créer des systèmes de contrôle d'accès avec les photos affichées.

Avec la tension et le capteur de courant, vous pouvez faire un oscilloscope.

Ainsi, le module TFT 240x400 de 3,2 pouces convient principalement au cadre photo numérique, à l'oscilloscope, au générateur de fonctions, au moniteur du système de détection.

Spécifications générales

Article	Contenu	Unité
Type LCD	TFT / transmissif
Taille du module (w * h * t)	48,40 * 81,50 * 2,77	MM
Taille active (w * h)	41.76 * 69.60	MM
Pitch Pixel (W * H)	0,174 * 0,174	MM
Nombre de points	240 * 400
Plongeur ic	ST7793
Type d'interface	18 bits RVB / MCU
Type de polariseur supérieur	Anti-effectif
Recommander la direction de visualisation	6	Heure
Direction de l'inversion de l'échelle grise	12	Heure
Type de rétroéclairage	6 matrices blanches
Type de panneau de contact	Sans
