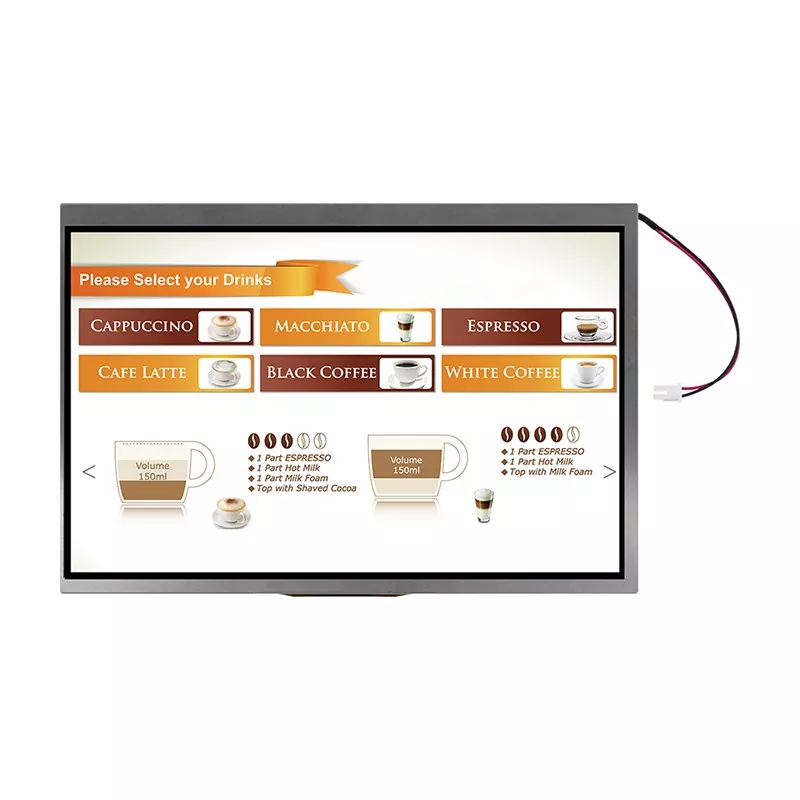

Module TFT LVDS de 10,1 pouces

Comme le module TFT est largement utilisé dans la vie, les fabricants et les fournisseurs le sont de plus en plus. Qu'est-ce qui rend le module TFT LVDS VICTRONIX 10,1 pouces différent des autres fabricants? Au début, sa luminosité typique de 300 cd / m², son rapport de contraste 800: 1 et ses angles de vision de 80 ° (toutes les directions) assurent la lisibilité dans des environnements variés. Deuxièmement, il prend en charge non seulement un signal LVDS avec une entrée configurable de 6/8 bits via la broche SEL68, plus la fonctionnalité OTP (programmable unique) pour la personnalisation, mais dispose également de 1920 × (RVB) × 1200 résolution avec 16,7 millions de couleurs, fournissant une imagerie nette sur une zone active de 216,91 × 135,5 mm. En outre, il passe des tests de contrainte environnementale rigoureux (choc thermique, humidité, résistance à la chute) pour fonctionner de manière fiable à des températures extrêmes (-20 ° C à + 70 ° C).

Ce module TFT VICTRONIX 10,1 pouces convient aux HMI industriels, aux dispositifs médicaux, aux systèmes de contrôle en plein air et aux solutions intégrées nécessitant des performances cohérentes dans des conditions difficiles.

Spécifications générales

VXT101MBFH-01 est un module TFT-LCD. Il est composé d'un panneau TFT-LCD, d'un IC de pilote, d'un FPC, d'une lumière arrière et d'une unité CTP. La zone d'affichage 10.1 contient 1920x (RVB) x 1200 pixels et peut afficher jusqu'à 16,7 m de couleurs. Ce produit s'accorde avec ROHS Environmental Criterion.

Remarque 1: L'ensemble des couleurs est légèrement modifié par la température et la tension de conduite.

Remarque 2: sans FPC et soudure.

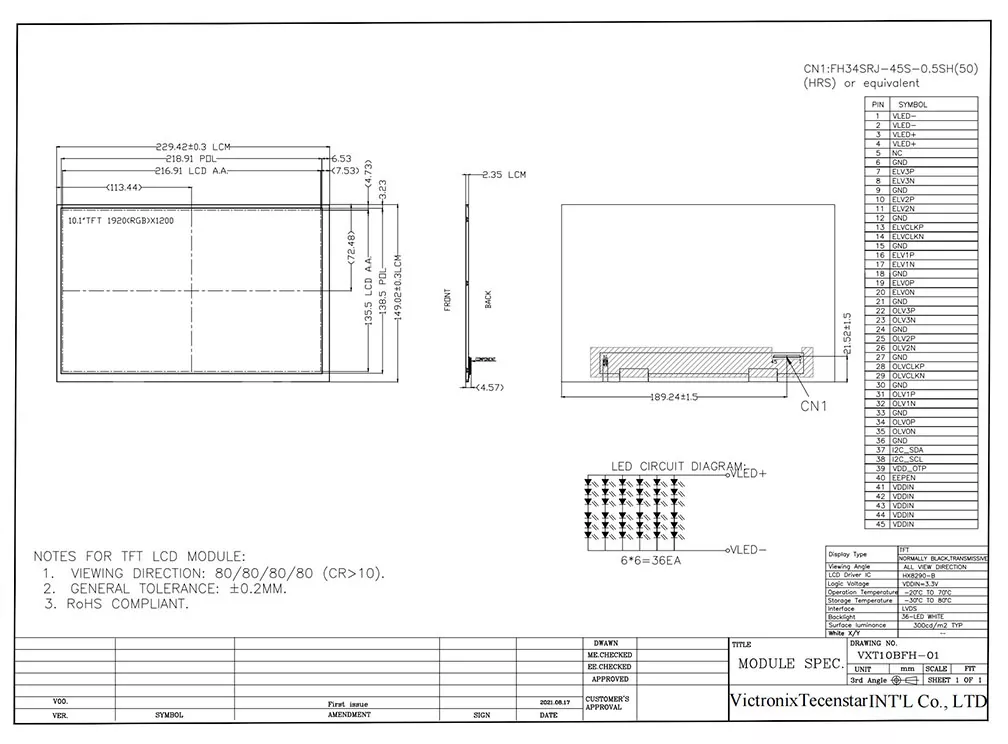

Dessin mécanique
