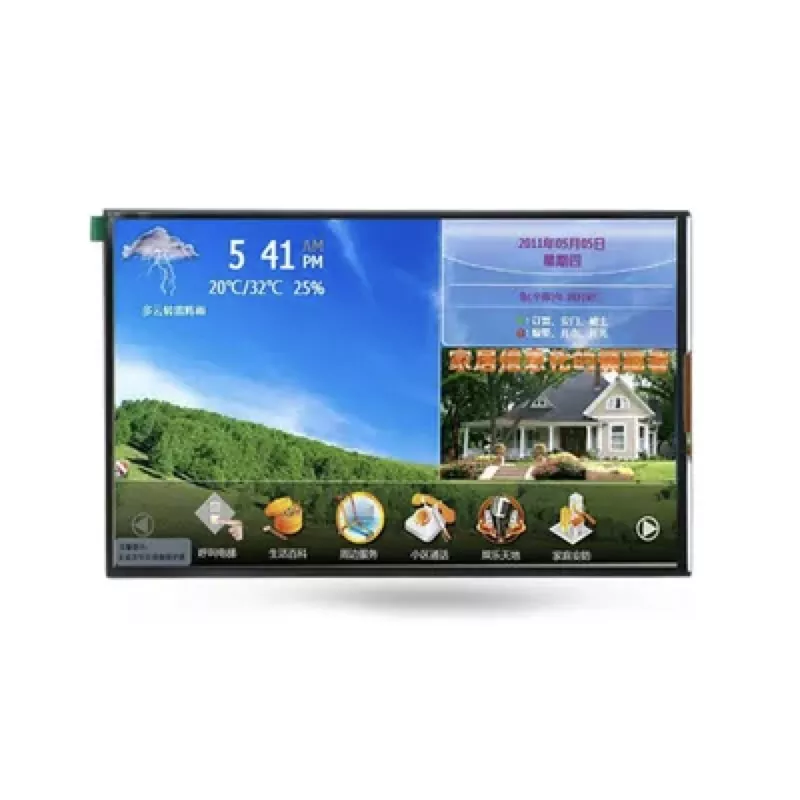

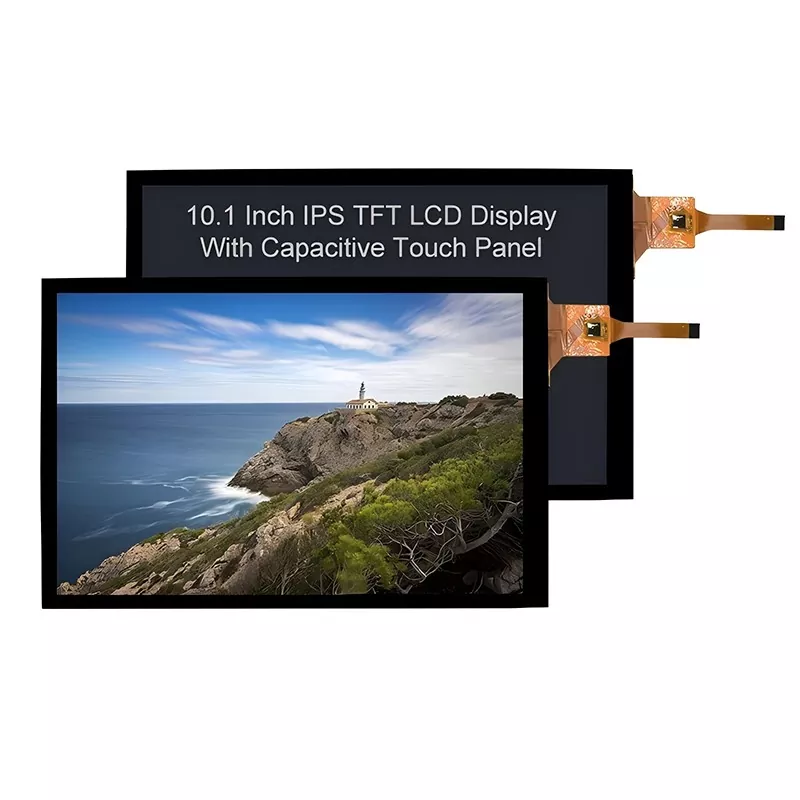

10,1 pouces 800x1280 Module TFT touche capacitif

Comme le module TFT est largement utilisé dans la vie, les fabricants et les fournisseurs le sont de plus en plus. Qu'est-ce qui rend le module TFT capacitif Victronix 10.1 pouces 800x1280 différent des autres fabricants? Au début, il a une zone active de 10,1 pouces (135,36 mm × 216,58 mm) avec une résolution 800 × (RVB) × 1280, offrant des images nettes et en soutenant jusqu'à 16,7 millions de couleurs. Découvrez une luminosité typique de 250 cd / m² et un rapport de contraste élevé de 1000: 1. Deuxièmement, il intègre un panneau tactile capacitif (CTP) qui prend en charge le multi-touch à 10 points. Comprend une dureté de surface élevée (≥6h), une excellente transparence (≥ 85%) et une précision précise (± 1,5 mm central / ± 2,5 mm bord). Contrôlé par l'IL12511 IC. En outre, son contrôle de rétroéclairage comprend le signal PWM (CABC) et les broches LED + / LED dédiées (rétro-éclairage à LED 9V, configuration de LED blanche 3S10P, une durée de vie typique de 30 000 à 50 000 heures à 50% de luminosité, garantissant une visibilité claire dans toutes les conditions d'éclairage. Plage de -10 ° C à + 50 ° C et résiste au stockage dans les mêmes conditions difficiles.

Ce module TFT VICTRONIX 10,1 pouces convient aux interfaces de machine humaine (HMI), aux panneaux de commande industriels, aux dispositifs médicaux portables, aux équipements de test et de mesure, aux systèmes de points de vente et à toute application nécessitant un affichage tactile fiable et de haute qualité dans des environnements difficiles.

Spécifications générales

VXT101YIA-19C est un module TFT-LCD. Il est composé d'un panneau TFT-LCD, d'un IC de pilote, d'un FPC, d'un CTP et d'une unité de lumière arrière. La zone d'affichage de 10,1 ¢ ¢ contient 800 x (RVB) x 1280 pixels et peut afficher jusqu'à 16,7 m de couleurs. Ce produit s'accorde avec ROHS Environmental Criterion.

Remarque 1: L'ensemble des couleurs est légèrement modifié par la température et la tension de conduite.

Remarque 2: sans FPC et soudure.

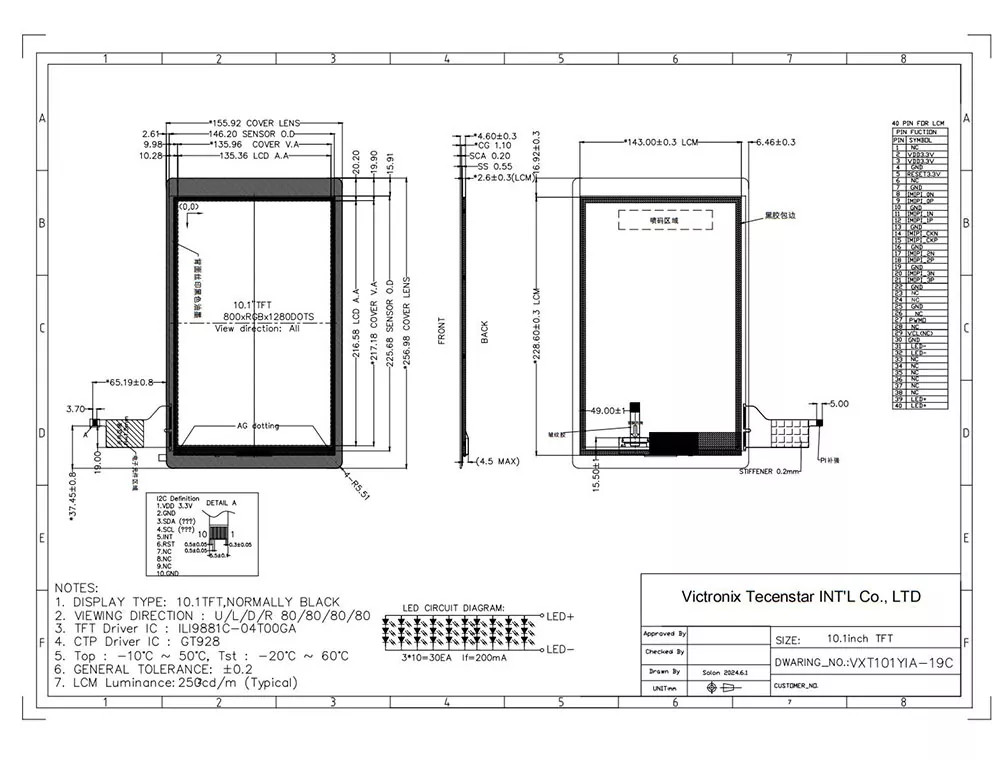

Dessin mécanique
